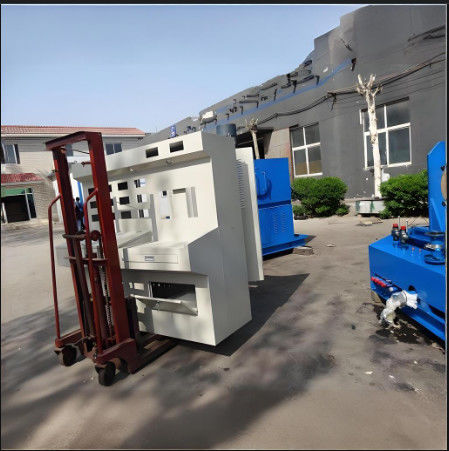

Testatore di pompe idrauliche industriali ad alte prestazioni per lavori di riparazione

Dettagli del prodotto

Luogo di origine: Provincia cinese dello Shandong

Marca: YiZhi

Certificazione: CE / ISO

Numero di modello: YST380

Termini di pagamento e spedizione

Quantità di ordine minimo: 1 unità

Prezzo: USD 20000--60000

Imballaggi particolari: filmato

Tempi di consegna: 50 giorni

Termini di pagamento: T/T

Capacità di alimentazione: 1 unità per 50 giorni

Ottieni il miglior prezzo
Evidenziare:

Testatore di pompe idrauliche ad alte prestazioni

,

Testatore di pompe idrauliche per lavori di riparazione

,

di altezza superiore a 1000 mm

Nome del prodotto:
banco di prova della pompa idraulica
Potere di azionamento:
75-160 kW
Scopo:
Per la riparazione di pompe idrauliche e motori
Velocità di rotazione:
0-3000 giri/min attraverso il controllo della frequenza
Carico a pressione:
31 Mpa -- 42Mpa
Flusso:
500L/min
Modalità di visualizzazione:
Display digitale della velocità, del flusso, della pressione, della coppia.
Fornitura di petrolio::
auto-primazione e approvvigionamento forzato di olio.
Metodo di raffreddamento:
Radiatore raffreddato ad aria
Fermo di emergenza Protezione:
- Sì, sì.
Garanzia:
1 anno
Stampa del rapporto di prova:
- Sì, sì.
Nome del prodotto:
banco di prova della pompa idraulica
Potere di azionamento:
75-160 kW
Scopo:
Per la riparazione di pompe idrauliche e motori
Velocità di rotazione:
0-3000 giri/min attraverso il controllo della frequenza
Carico a pressione:
31 Mpa -- 42Mpa
Flusso:
500L/min
Modalità di visualizzazione:
Display digitale della velocità, del flusso, della pressione, della coppia.
Fornitura di petrolio::
auto-primazione e approvvigionamento forzato di olio.
Metodo di raffreddamento:
Radiatore raffreddato ad aria
Fermo di emergenza Protezione:
- Sì, sì.
Garanzia:
1 anno
Stampa del rapporto di prova:
- Sì, sì.
Testatore di pompe idrauliche industriali ad alte prestazioni per lavori di riparazione

 Provatore di pompe idrauliche / motori






Motore elettrico: 75 kW-160 kW



Pressione: 31,5Mpa - 42Mpa



Velocità: 0-1500 r/min



Siemens PLC



Stampa HP



Radiatore di raffreddamento dell'aria



Visualizzazione digitale di vari dati






Breve introduzione

Il banco di prova completo idraulico è un'attrezzatura specializzata utilizzata per la prova e la valutazione dei componenti idraulici nelle imprese di manutenzione.Il sistema seleziona componenti e accessori idraulici ed elettrici di alta qualità provenienti dal paese e dall'estero, e presenta le caratteristiche di struttura compatta, qualità affidabile, progettazione ragionevole, facile utilizzo e manutenzione,

Il sistema idraulico di questo banco di prova adotta una struttura di serbatoio di olio chiuso, che gli consente di lavorare in un ambiente polveroso.deve essere prestata attenzione alla pulizia regolare della polvere sull'apparecchiatura idraulica durante l'uso per garantire che il sistema idraulico abbia una buona dissipazione del calore e la pulizia dell'olio.




Caratteristiche strutturali
Questo dispositivo utilizza un motore elettrico come sistema di propulsione per l'intera banca di prova ed è dotato di due motori pompa olio come sistemi ausiliari di alimentazione del carburante per la banca di prova.Il banco di prova è suddiviso in quattro partiLa struttura dell'installazione presenta i vantaggi di un peso leggero, una struttura compatta, un'ampia capacità di accumulo e di accumulo di energia, un'ampia capacità di accumulo e di accumulo di energia.e facile installazione.
Adotta un progetto di blocco di circuito integrato dell'olio, il sistema ha le caratteristiche di bassa perdita, struttura compatta, facile smontaggio e montaggio.
Il circuito dell'olio di uscita è disposto in modo pulito e chiaro, rendendolo facile da usare e da installare.


Parametri principali:
Potenza: 160KW + 22KW + 2,2KW + 0,8KW + 0,8KW + 0,75 = 187KW
Pressione massima: 35MP;
Flusso principale del sistema: 550L+550L
Velocità della pompa idraulica: 0-1500 r/min
Configurazione funzionale e parametri del banco di prova:
Funzione: il banco di prova completo idraulico può testare i seguenti componenti:
Prova principale: pompe idrauliche singole e doppie; pompe idrauliche aperte e chiuse; motore idraulico assiale ad alta velocità, ecc.
Modalità di guida: potenza di uscita del motore elettrico di 160 kW; velocità di rotazione 0-1500 r/min
Metodo di carico:
1) carico della pompa: valvola di sollievo proporzionale doppia pressione di carico a distanza massima 35Mpa
2) Carico del motore: il motore di carico (utilizzato come condizione di funzionamento della pompa in questo momento) carica il motore sottoposto a prova (misurazione della coppia, della velocità, ecc. presso l'albero di torsione).
Metodo di approvvigionamento dell'olio: sia l'approvvigionamento dell'olio della pompa dell'olio a bassa pressione: 350 L/min 0-3MPa sia l'approvvigionamento dell'olio auto-primabile sono disponibili;
Olio ausiliario pilota: 15L/min 0-4Mpa
Modalità di visualizzazione:

Lo strumento e il computer possono visualizzare contemporaneamente:
1. visualizzazione digitale del flusso, della temperatura, della velocità e della coppia;
2La pressione viene visualizzata da un manometro meccanico (il computer legge il segnale del sensore di pressione);
Il livello del liquido è visualizzato direttamente dal manometro;
3. blocco del filtro innescato da allarme a luce rossa;
4. Tutti i dati visualizzati sul display LCD del computer, comprese le tabelle di dati e i grafici di curva.
Purificazione dell'olio:Filtrare l'olio in entrata e in uscita dal serbatoio del carburante.
Un filtro di olio aggiuntivo è fornito per recuperare l'olio nel serbatoio dell'olio sulla piattaforma di riciclo.
Medio di lavoro: ISOVG32 # olio idraulico
Capacità del serbatoio di carburante: 1500L, rifornimento effettivo 1300L
Quattro serie di flange polifunzionali e giunture correlate sono collegate dalla pompa e un albero di collegamento semilavorato viene utilizzato per la lavorazione del manico dell'albero di collegamento.


Articoli sottoposti a prova
Prova di ispezione dello spostamento: senza pressione di carico, misura lo spostamento.
Prova di efficienza volumetrica: misurare l'efficienza volumetrica in condizioni di funzionamento nominali.
prova di sovraccarico: spostamento massimo, velocità nominale,e la pressione nominale della pompa idraulica deve funzionare per meno di 1 minuto al 110% o alla pressione massima (a seconda della potenza del componente sottoposto a prova).
Per la prova di cui sopra, verificare la situazione di perdita della parte di tenuta.
Precisione della prova: (1) Pressione: precisione ± 0,1%, intervallo di misura 0-35Mpa
(2) Velocità di flusso: precisione ± 0,5%, intervallo di misurazione 5-400L/min
(3) Velocità: precisione ± 0,5%, intervallo di misurazione 0-2200 r/min
(4) Temperatura: precisione ± 1 °C, intervallo di misura -20-100 °C
