Testatore di pompe idrauliche complete con computer e test stampa

Fabbricante di apparecchiature di prova di pompe idrauliche complete

75kw, 90kw, 110kw, 132kw, 160kw

con rapporto di prova per computer e stampa

per la riparazione o la fabbricazione di pompe idrauliche/motori/cylindri,

1, panoramica

1.1 Il banco di prova completo idraulico è un'attrezzatura speciale utilizzata per la prova e la valutazione dei componenti idraulici nelle imprese di manutenzione.Il sistema seleziona componenti e accessori idraulici ed elettrici di alta qualità in patria e all'esteroHa le caratteristiche di struttura compatta, qualità affidabile, design ragionevole, facile funzionamento e manutenzione.

1.2 L'impianto idraulico del banco di prova adotta la struttura del serbatoio di olio chiuso, che è autorizzato a lavorare nell'ambiente polveroso,ma la polvere sull'attrezzatura idraulica deve essere pulita frequentemente quando viene utilizzata, in modo da garantire che il sistema idraulico abbia una buona dissipazione del calore e una pulizia dell'olio.

2, Caratteristiche strutturali e funzionali

2. 1. caricamento a distanza manuale; visualizzazione del computer; controllo della frequenza variabile e della velocità variabile, curva di prova e stampa dei rapporti.

2. 2 banco di prova può testare pompe idrauliche, valvole idrauliche, motori idraulici, valvola della pompa idraulica, perdita interna del cilindro, caratteristiche della curva, prova di controllo, ecc.

2.3 La designazione di blocco a circuito integrato di olio rende il sistema caratterizzato da minori perdite, struttura compatta, facile smontaggio e assemblaggio.

2Il circuito di uscita dell'olio è ordinato e trasparente, facile da usare e da installare.

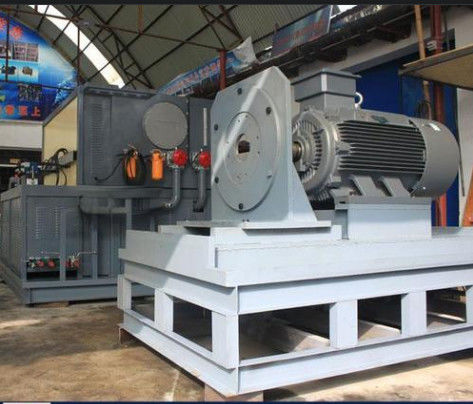

2Il banco di prova è suddiviso in tre parti: la stazione di pompaggio principale, la piattaforma di azionamento del motore elettrico e il banco di controllo.

3,Parametri principali:

Nome dell'apparecchiatura: banco di prova completo idraulico yst-400w

3- 1 indicatori tecnici principali:r 160kW+ 22 kW + 7,5 kW + 0,75 = 190 kW

0.5-45mpa

flusso principale del sistema: 500L + 500L;

Pressione principale del sistema: 450 bar

Il flusso di 0,5-30mpa sistema di controllo ad alta pressione è 16L / min; pressione massima 35bar

Il flusso dell'olio di ritorno è 0-100L e la pressione dell'olio di ritorno è 0,3MPa

Velocità di prova della pompa idraulica: 0 - 2200 r / min

Flusso di ritorno dell'olio: 100L

TestArticolo 2:

1,Dprova di posizionamento:prova di pressione senza carico, prova di spostamento

2,Test diefficienza del volume: l'efficienza volumetrica in condizioni di funzionamento nominali,

3.Ocaricamentot: spostamento massimo della pompa o del motore idraulici (alta velocità), velocità nominale, in funzione per meno di 1 minuto a pressione nominale del 110% o a pressione massima

4.EesternoPerforazione prova:, controllo delle perdite delle parti di tenuta nelle prove di cui sopra

5.Prova ausiliariaper cilindri idraulici, motori idraulici a bassa velocità e valvole
