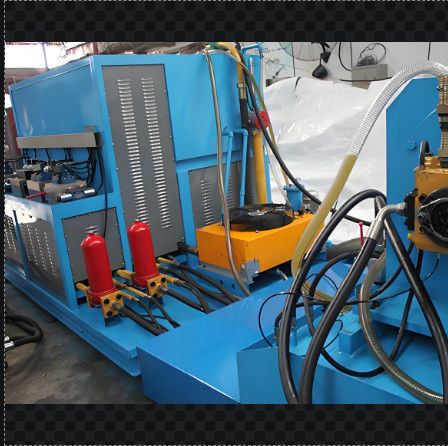

Macchina di prova di pompe idrauliche digitali da 160 kW con computer

Pompe idrauliche/banchi di prova per motori, per la riparazione di pompe o motori

Oggetti di prova

1,Dprova di posizionamento:prova di pressione senza carico, prova di spostamento

2,Test diefficienza del volume: l'efficienza volumetrica in condizioni di funzionamento nominali,

3.Ocaricamentot: spostamento massimo della pompa idraulica o del motore (alta velocità), velocità nominale, funzionando per 1 minuto o meno a pressione nominale o a pressione massima

4.EesternoPerforazione prova: nella prova di cui sopra, verificare la perdita delle parti di tenuta.

Caratteristiche strutturali:

1. L'intero banco di prova è azionato da un motore elettrico. Questo banco di prova può essere classificato in tre parti: la piattaforma del motore elettrico, la piattaforma del serbatoio dell'olio e il gabinetto di controllo.La struttura presenta una piccola dimensione, leggerezza, struttura compatta e facilità di installazione, tra le altre caratteristiche.

2Esso adotta il disegno di un blocco idraulico integrato, che garantisce meno perdite, una struttura compatta e facilita il montaggio e lo smontaggio.

3I tubi di uscita sono disposti in modo ordinato, presentando una disposizione chiara e facilitando il funzionamento e l'installazione.

Parametri principali:

1Dimensioni e parametri principali:
Peso: 3 tonnellate

Dimensione esterna:
La piattaforma di guida: 1400 * 2100 * 1600 mm

Il serbatoio di olio principale e il tavolo di controllo della valvola: 2700 * 2050 * 2030mm

Potenza motrice: 110 kW

Motore ausiliario: 22 kW. La pompa di alimentazione dell'olio a bassa pressione è una pompa a vela, 45V - 75A

Motore ausiliario: 22KW.

Flusso massimo: 500L + 500L

2. Configurazione e parametri principali del banco di prova:

Modalità di guida: motore elettrico

Velocità: motore a 4 poli, da 0 a 3000 r/min (si raccomanda di utilizzare meno di 2300 r/min)

Modalità di caricamento: edizione al computer; modalità manuali e automatiche per la pressione di caricamento

Modalità di approvvigionamento: autoassorbimento e forza

Modalità di visualizzazione: contatore digitale e computer display

Modalità di funzionamento: manuale e automatico

3- Medio di lavoro: olio idraulico ISOVG46

4Volume del serbatoio: 1250L progettato, 1200L in realtà

5- Requisito di pulizia dell'olio: GB/T14039 19/16 (classe NAS10)

Modalità di alimentazione dell'olio:

Fornitura di olio della pompa di olio a bassa pressione: 70 L/min 0-3MPa

Fornitura di olio auto-primabile

Pompa di olio ausiliaria ad alta pressione: 18L/min 0-31,5Mpa

1# olio ausiliario della pompa pilota: 15L/min 0-4Mpa

2# olio ausiliario della pompa pilota: 15L/min 0-4Mpa

Modalità di visualizzazione:

1. in metri e computer;

• Il flusso, la temperatura e la velocità sono indicati in cifre;
• La pressione viene visualizzata dal contatore e il computer legge il segnale inviato dal sensore di pressione;
• Il livello di olio viene visualizzato direttamente dal misuratore di livello del liquido
• Il blocco del filtro è segnalato dalla luce rossa e dal campanello

Istruzioni di installazione:

1. Al momento dell'arrivo di questo sistema idraulico, verificare se tutto soddisfa i requisiti. Determinare se il banco di prova è conforme alla richiesta di progettazione e se vi sono danni.contattare direttamente il fabbricante.
2. Quando si installa ogni parte del sistema idraulico,assicurare che il coperchio o l'involucro di ogni portamento dell'olio esterno non cadano prima di collegare i tubi di questa apparecchiatura per evitare qualsiasi inquinamento del sistema idraulico.
3Dopo aver trasportato il sistema idraulico nella posizione di installazione, fissarlo saldamente per evitare qualsiasi impatto sulle prestazioni del sistema.
4Una volta che ogni parte di questo sistema idraulico è nella posizione corretta, collegare i tubi per il sistema idraulico in conformità con il disegno di funzionamento idraulico.
5Durante il processo di connessione, non omettere o danneggiare alcun sigillo.
6Dopo aver completato l'installazione, si prega di collegare l'elettricità.
