Dettagli del prodotto
Luogo di origine: Cina
Marca: yizhi
Certificazione: CE
Numero di modello: YT500
Termini di pagamento e spedizione
Quantità di ordine minimo: 1
Prezzo: USD 25000--70000
Imballaggi particolari: filmato
Tempi di consegna: 15 - 60 giorni
Termini di pagamento: T/T
Capacità di alimentazione: 1 unità al mese

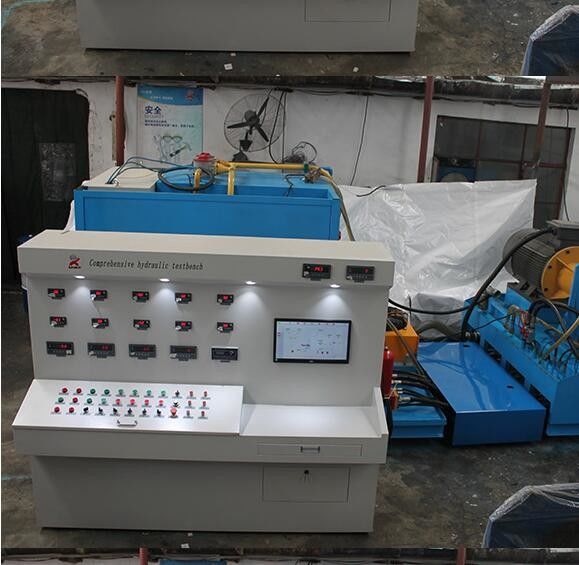

banco di prova avanzato per pompe idrauliche
Specificità
e il motore idraulico a bassa velocità viene testato in modo semplice.
Il computer sul banco di prova acquisisce i dati di prova della pompa idraulica e del motore idraulico, li registra e quindi forma le curve di visualizzazione e stampa il rapporto di prova.
EsameArticolo 1
1,Dprova di posizionamento:prova di pressione senza carico, prova di spostamento
2,Test diefficienza del volume: l'efficienza volumetrica in condizioni di funzionamento nominali,
3.Ocaricamentot: spostamento massimo della pompa idraulica o del motore (alta velocità), velocità nominale, funzionando per 1 minuto o meno a pressione nominale o a pressione massima
4.EesternoPerforazione prova: nella prova di cui sopra, verificare la perdita delle parti di tenuta.
III. Funzione e parametri del banco di prova
1.guidadimodalità: con motore elettrico, 160kw + 5,5KW + 5,5KW + 0,75KW + 0,75KW 0,75KW
2,velocitàaggiustamentomodalità: controllo del convertitore di frequenza, 100-3000 r/min.
3,modalità di caricamento: caricamento a tre vie, tramite valvola di sollievo manuale,
38Mpa+38Mpa+31,5Mpa
Possono essere testate pompe tripli
4. approvvigionamento dell'olio dal banco di prova alla pompa sottoposta a prova
5.che cosa può essere testatoIl banco di prova è utilizzato principalmente per testare pompe idrauliche aperte, pompe aperte in tandem, pompe chiuse e motori idraulici ad alta velocità. , e valvole idrauliche di prova ausiliarie e cilindri idraulici, ecc.
6 Il banco di prova è in grado di testare sia pompe a rotazione in senso orario che pompe a rotazione controorario.
7. il banco di prova può generare e stampare il rapporto di prova.
8. il banco di prova è dotato di filtri per il recupero dell'olio fuoriuscito.
9Volume del serbatoio dell'olio: 1200L
10. olio in e olio fuori sono filtrati con funzione di allarme
11.Modalità di raffreddamento: radiatore di raffreddamento ad aria
Pressione del sistema di assistenza a bassa pressione: 3Mpa
Pressione del sistema di assistenza ad alta pressione: 31,5 Mpa
| - No, no, no, no. | Nome |
Modello o Specificità |
Quota | ||
|
1
|
Motore elettrico | 160 kW | 1 | ||
| 2 | Motore elettrico | 5.5kw | 2 | ||
| 3 | Motore elettrico | 0.75kw |
3
|
||
|
4
|
Armadio di controllo della potenza |
200 kW |
1 set |
||
|
5 |
Casella di controllo del cantilever |
1
|
|||
| 6 | Pompa di aspirazione dell'olio | 0.75kw | 1 | ||
| 7 | Valvola di sollievo | 14 | |||
| 8 | Valvola unidirezionale |
11
|
|||
| 9 | Valvola di ritorno | 1 | |||
| 10 |
Filtro di ritorno dell'olio
|
2 | |||
| 11 | Filtro ad assorbimento dell'olio |
5
|
|||
| 12 | Filtro dell'aria |
|
|||
| 13 | Indicatore del livello di liquido | ||||
| 14 | Blocco di valvole idrauliche |
2
|
|||
| 15 | Serbatoi e tubi per l'olio | 1 set | |||
| 16 | Sensori di flusso | 4 | |||
| 17 | Dispositivi di misurazione | 7 | |||
| 18 | Convertitore di frequenza | 160 kW | 1 set | ||
|
19 |
Pompe idrauliche |
Rexroth A2F10 |
1 |
||
| Pompa a ventola | 1 | ||||
|
pompa di ingranaggi
|
2
|
||||
| Motore idraulico | Rexroth A2FE160 | 1 | |||
| 20 | Controller proporzionale | 1 | |||
| 21 |
Valvola a sfera |
Pressione elevata | 3 | ||
| Basse pressioni | 3 | ||||
| 22 | Fuoco idraulico | 1 set | |||
| 23 |
Valvole a sfera elettromagnetica
|
4 | |||
| 24 | Computer a schermo tattile | 1 | |||
| 25 | Marca HPStampa |
1
|
|||
| 26 | Sensore di temperatura | 1 | |||
| 27 | Sensore di velocità |
2
|
|||
| 28 | Sensore di pressione | 7 | |||
| 29 | Radiatore di raffreddamento dell'aria |
|
1 | ||
| 30 | Contattore CA | 6 | |||
| 31 | Interruttore in miniatura | 5 | |||
| 32 |
Siemens Modulo di integrazione
|
|
3 |
||
| 33 | SiemensPLC |
|
1 | ||
