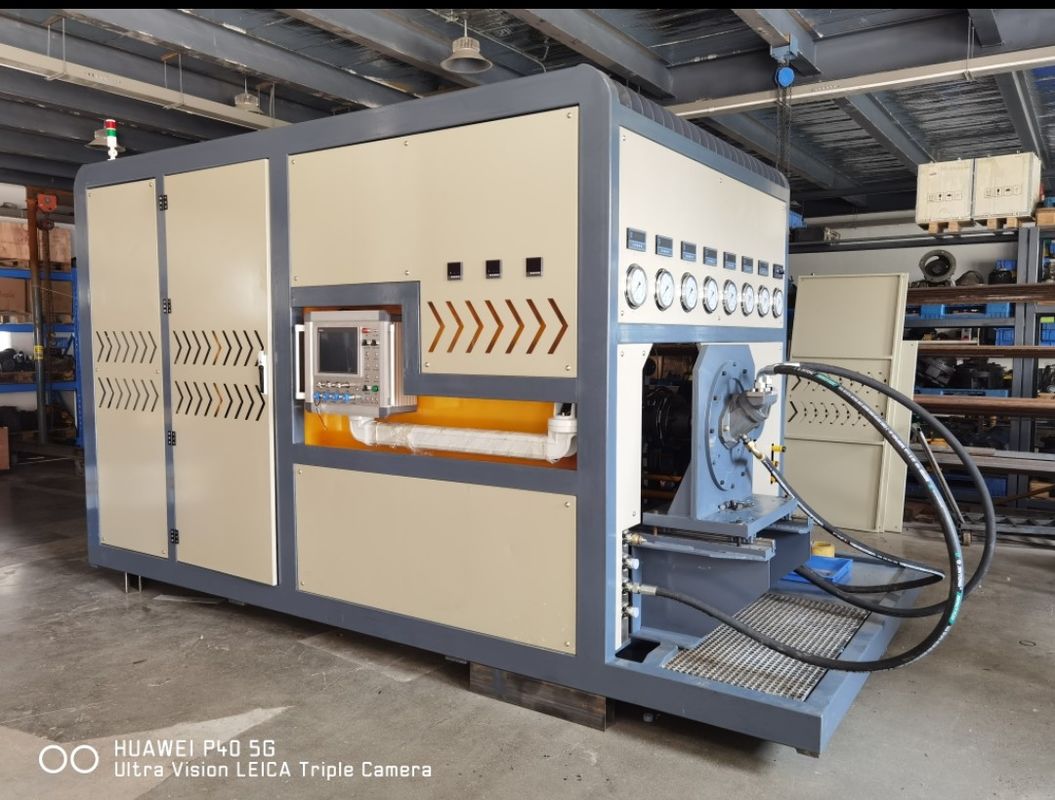

Banchina di prova avanzata per pompe idrauliche per la prova di vari componenti idraulici

banco di prova della pompa idraulica

I. Requisiti funzionali:
In grado di testare principalmente pompe idrauliche (pompe aperte, pompe chiuse, pompe doppie aperte) e motori ad alta velocità.

Il computer presente sul banco di prova acquisisce e registra i dati di prova della pompa idraulica e del motore idraulico, crea quindi le curve di visualizzazione e stampa i rapporti di prova.

II.
I punti di prova:

1. Prova dello spostamento: comprende prova di pressione senza carico e prova dello spostamento.
2. Prova di efficienza del volume: misurazione dell'efficienza del volume in condizioni di funzionamento nominali.
3. Prova di sovraccarico: comprende lo spostamento massimo della pompa idraulica o del motore (a alta velocità), la velocità nominale e il funzionamento per 1 minuto o meno sotto pressione nominale o pressione massima.
4. Prova di perdite esterne: durante la suddetta prova, ispezionare le perdite dei componenti di tenuta.
5Assistenza alla prova di valvole idrauliche, cilindri idraulici, ecc.

III. Funzione e parametri del banco di prova

1Modalità di guida: azionato da motore elettrico, 160 kW + 5,5 kW + 5,5 kW + 0,75 kW + 0,75 kW + 0,75 kW
2Modalità di regolazione della velocità: regolato da convertitore di frequenza, 100 - 3000 r/min.
3. Modalità di carico: carico a tre vie, tramite valvola di sollievo manuale, 38Mpa + 38Mpa + 31,5Mpa.
4. Fornitura di olio dal banco di prova alla pompa sottoposta a prova: sono disponibili sia metodi di auto-primazione che forzati.
5. Cosa può essere testato? Il banco di prova esamina principalmente pompe idrauliche aperte, pompe aperte in tandem, pompe chiuse e motori idraulici ad alta velocità.esegue prove ausiliarie su valvole e cilindri idraulici, ecc.
6Il banco di prova è in grado di testare pompe a rotazione sia in senso orario che in senso antiorario.
7Il banco di prova può generare e stampare i rapporti di prova.
8Il banco di prova è dotato di apparecchiature filtranti per il recupero dell'olio fuoriuscito.
9Volume del serbatoio: 1200L
10L'olio in e l'olio fuori sono filtrati con una funzione di allarme.
11Metodo di raffreddamento: radiatore di raffreddamento ad aria
12. Flusso massimo del sistema: ≤ 380L/min + 380L/min + 150L/min
13. Flusso massimo del sistema di assistenza a bassa pressione: ≤ 70L/min. Pressione del sistema di assistenza a bassa pressione: 3Mpa
14Flusso massimo del sistema di assistenza ad alta pressione: ≤ 15 L/min. Pressione del sistema di assistenza ad alta pressione: 31,5 Mpa
15Sistema di guida: 2 pompe e 4 vie

Per ulteriori informazioni, contattatemi.
