Banchi di prova idraulici avanzati per soluzioni di prova complete

Banchi di prova di pompe idrauliche per la riparazione di escavatori

con computer e PLC SIEMENS

Questo banco di prova adotta una struttura chiusa del serbatoio dell'olio, che consente di lavorare in ambiente polveroso, ma gli utenti devono prestare attenzione a effettuare una pulizia regolare della polvere sul banco di prova,per garantire una buona dissipazione del calore del sistema idraulico e la pulizia dell'olio.

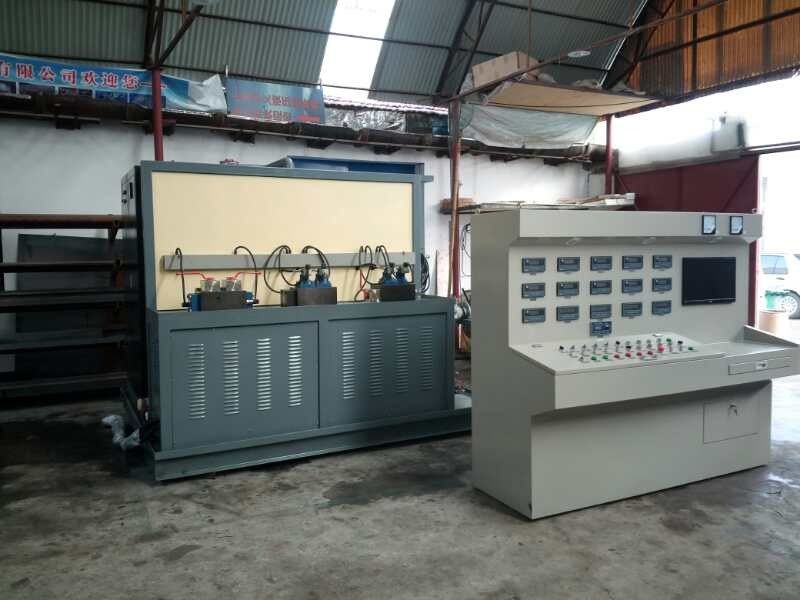

YST 500 è una banchina di prova professionale completa, progettata per la prova di pompe/motori idraulici e di motori di pompe riparati.YST 500 seleziona componenti e accessori idraulici di alta qualità nazionali ed esteri, quindi ha i vantaggi di struttura compatta, qualità affidabile, design ragionevole,facile utilizzo e manutenzione e altre caratteristiche/ è conforme allo standard cinese GB3766-88 "sistema idraulico delle condizioni tecniche generali" , in cui ogni richiesta di prova può essere soddisfatta da YST 500/

Parametri principali

• Dimensione e parametri principali

Peso: 3 t

Dimensione esterna:

Piattaforma di guida: 1400*2100*1600 mm

Il serbatoio di olio principale e il tavolo di controllo della valvola: 2700*2050*2030mm

Potenza motrice: 110 kW

Motore ausiliario: pompa a bassa pressione di 22 kW, pompa a vela, 45V-75A

Motore ausiliario: 22 kW, pompa ad alta pressione di alimentazione dell'olio A2F23/31

Flusso massimo: 500L+500L

2. la configurazione principale e i parametri della banchina di prova

Modalità di guida: motore elettrico

Velocità: motore a 4 poli, 0 ‰ 3000 r/min (è consigliabile utilizzare sotto 2300 r/min)

Modalità di carico: edizione per computer; modalità manuale e automatica per la pressione di carico,

Modalità di approvvigionamento di olio: autoassorbente e forzata

Modalità di visualizzazione: contatore digitale e computer display

Modalità di funzionamento: manuale e automatica

3 mezzo di lavoro:olio idraulico ISOVG46

4. Volume del serbatoio dell'olioProgettato 1250 L, 1200 L in realtà

5- il requisito di purezza dell'olio:

GB/T14039 19/16 (grado NAS10)

IV: istruzioni di installazione

1. Dopo l'arrivo di questo sistema idraulico, verificare se tutto è è entro i requisiti. se il banco di prova soddisfa la richiesta di progettazione, e se c'è qualche danno.contattare direttamente il fabbricante.

• Quando ciascuna parte del sistema idraulico è installata, assicurarsi che il coperchio o il rivestimento di ciascuna porta d'olio esterna non cadano prima di abbinare i tubi per questa apparecchiatura,per evitare qualsiasi inquinamento di questo sistema idraulico.

• Dopo che il sistema idraulico è stato trasportato nella posizione di installazione, fissarlo saldamente, per evitare qualsiasi influenza sulle prestazioni del sistema idraulico.

• Dopo ogni parte di questo sistema idraulico è al loro

posizionamento corretto, allineare i tubi per il sistema idraulico secondo il disegno di funzionamento idraulico.

5.Quando si esegue il lavoro di connessione, non mancare o danneggiare alcun sigillo,

6. Dopo aver completato l'installazione, si prega di collegare i componenti elettrici secondo il diagramma del cablaggio.
