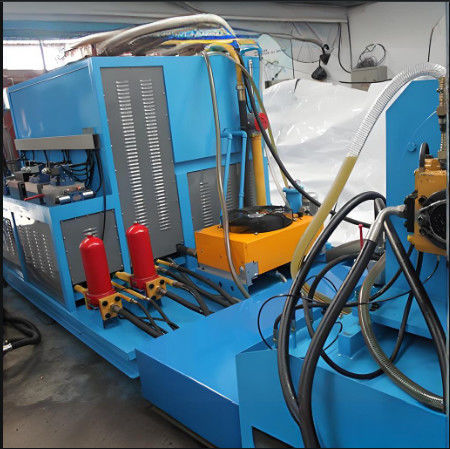

Banchi di prova del motore idraulico certificato CE per la riparazione di apparecchiature da costruzione

Pompia idraulica / banco di prova del motore per la riparazione delle costruzioni

I. caratteristiche strutturali.

1.

Il motore elettrico è il sistema di propulsione dell'intero banco di prova.La struttura ha caratteristiche di piccole dimensioni, leggerezza, struttura compatta e facile installazione, ecc.

2.

Esso utilizza il design di blocco idraulico integrato, in modo che il sistema ha una struttura compatta meno perdita, e la comodità per l'assemblaggio e lo smontaggio

3, i tubi di uscita sono disposti in modo ordinato, trasparenti e facili da usare e installare.

III Principali parametri

• Dimensione e parametri principali

Peso: 3 t

Odimensione esterna:

Piattaforma di guida: 1400*2100*1600 mm

Il serbatoio di olio principale e il tavolo di controllo della valvola: 2700*2050*2030mm

Potenza motrice: 110 kW

Motore ausiliario: pompa a bassa pressione di 22 kW, pompa a vela, 45V-75A

Motore ausiliario: 22 kW, pompa ad alta pressione di alimentazione dell'olio A2F23/31

Flusso massimo: 500L+500L

2. la configurazione principale e i parametri della banchina di prova

Modalità di guida: motore elettrico

Velocità: motore a 4 poli, 0 ‰ 3000 r/min (è consigliabile utilizzare sotto 2300 r/min)

Modalità di carico: edizione per computer; modalità manuale e automatica per la pressione di carico,

Modalità di approvvigionamento di olio: autoassorbente e forzata

Modalità di visualizzazione: contatore digitale e computer display

Modalità di funzionamento: manuale e automatica

3 mezzo di lavoro:olio idraulico ISOVG46

4. Volume del serbatoio dell'olioProgettato 1250 L, 1200 L in realtà

5. l'obbligo dila puliziadi olio:

GB/T14039 19/16 (grado NAS10)

IV: istruzioni di installazione

1. Dopo l'arrivo di questo sistema idraulico, verificare se tutto è è entro i requisiti. se il banco di prova soddisfa la richiesta di progettazione, e se c'è qualche danno.contattare direttamente il fabbricante.

• Quando ciascuna parte del sistema idraulico è installata, assicurarsi che il coperchio o il rivestimento di ciascuna porta d'olio esterna non cadano prima di abbinare i tubi per questa apparecchiatura,per evitare qualsiasi inquinamento di questo sistema idraulico.

• Dopo che il sistema idraulico è stato trasportato nella posizione di installazione, fissarlo saldamente, per evitare qualsiasi influenza sulle prestazioni del sistema idraulico.

• Dopo ogni parte di questo sistema idraulico è al loro

posizionamento corretto, allineare i tubi per il sistema idraulico secondo il disegno di funzionamento idraulico.

5.Quando si esegue il lavoro di connessione, non mancare o danneggiare alcun sigillo,

6. Dopo aver completato l'installazione, si prega di collegare i componenti elettrici secondo il diagramma del cablaggio.

• Istruzione di messa in servizio
  • Dopo l'installazione, di questo sistema idraulico, secondo il diagramma del principio idraulico, diagramma del cablaggio del circuito, verificare se ogni parte del sistema idraulico è correttamente installato,la condotta è correttamente collegata, il cablaggio elettrico è collegato correttamente, altrimenti risolvere tempestivamente.

• Sgomberare il coperchio del filtro dell'aria, aggiungere olio idraulico al serbatoio fino al limite massimo del misuratore di livello del liquido con una macchina di filtraggio la cui precisione di filtraggio non è inferiore a 20 um attraverso il filtro dell'aria,e poi ripristinare il filtro dell'aria.

• Girare tutti i pulsanti di regolazione sul tavolo di controllo in senso antiorario a zero.

• Accendi il pulsante del motore elettrico, se non può partire, regola di nuovo il circuito.
