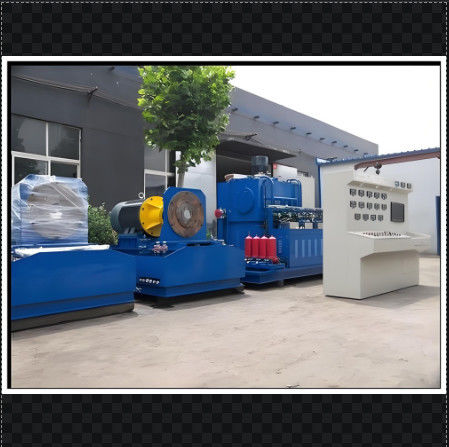

Banchina di prova completa pompa idraulica/motore

banco di prova completo della pompa idraulica

Funzione e parametri del banco di prova

1.guidadimodalità: con motore elettrico, 160kw+22KW+2.2KW+0.75KW+

2,velocitàaggiustamentomodalità: comando del convertitore di frequenza 0-1500 r/min.

3,modalità di caricamento: può essere effettuata la prova di carico a doppio senso, tramite valvola di sollievo manuale, 42 Mpa, pompe in tandem.

4.visualizzazionedimodalità: la velocità di rotazione, il flusso e la temperatura sono mostrati in.meter digitale.

La pressione viene visualizzata da un misuratore meccanico

Fornitura dell'olio dal banco di prova alla pompa: prova necessaria: sia auto-primazione, sia in modo forzato

5.che cosa può essere testatoIl banco di prova è utilizzato principalmente per testare pompe idrauliche aperte, pompe aperte in tandem, pompe chiuse e motori idraulici ad alta velocità. , e valvola idraulica di prova ausiliaria e motore a bassa velocità, ecc.

6 Il banco di prova è in grado di testare sia pompe a rotazione in senso orario che pompe a rotazione controorario.

7. il banco di prova può generare e stampare il rapporto di prova.

8. il banco di prova è dotato di filtri per il recupero dell'olio fuoriuscito.

9Volume del serbatoio dell'olio: 850L-3000L

10. olio in e olio fuori sono filtrati con funzione di allarme

Funzione del banco di prova

Essa prova principalmente pompe idrauliche aperte singole o doppie o tripli, o pompe idrauliche chiuse singole, o motore idraulico assiale ad alta velocità, ecc.

modalità di guida: motore elettrico da 160 kW (6 poli),

velocità di rotazione: 0-1500 r/min (1000 r/minè consigliato)

Modalità di carico: 1 carico per la pompa, tramite valvola di sollievo pilota e metodo di carico a 3 cicli,

la pressione massima è di 35Mpa*2+31,5Mpa*1

• Carico per motore idraulico:

Modalità di alimentazione dell'olio:

Fornitura di olio della pompa di olio a bassa pressione: 70 L/min 0-3MPa

Fornitura di olio auto-primabile

Pompa di olio ausiliaria ad alta pressione: 18L/min 0-31,5Mpa

1# olio ausiliario della pompa pilota: 15L/min 0-4Mpa

2# olio ausiliario della pompa pilota: 15L/min 0-4Mpa

Modalità di visualizzazione:

1. in metri e computer;

• Il flusso, la temperatura e la velocità sono indicati in cifre;
• La pressione viene visualizzata dal contatore e il computer legge il segnale inviato dal sensore di pressione;
• Il livello di olio viene visualizzato direttamente dal misuratore di livello del liquido
• Il blocco del filtro è segnalato dalla luce rossa e dal campanello

Purificazione dell'olio: filtrazione in 8 fasi

Un'altra pompa dell'olio è dotata per recuperare l'olio nella scanalatura dell'olio dell'area della piattaforma.

Medio di lavoro:olio idraulico isovg46

Volume di petrolio: 1000 l
