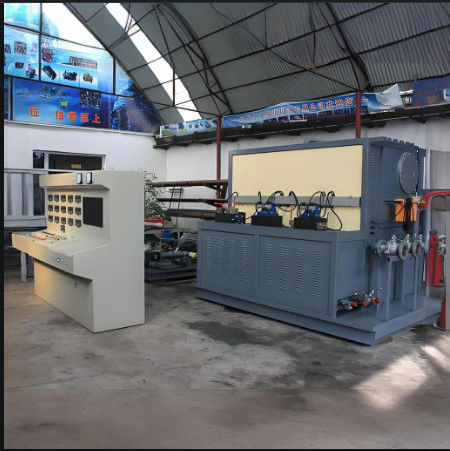

banco di prova del motore idraulico per pressione di carico precisa




banco di prova della pompa idraulica



caratteristiche strutturali.
1.
Il motore elettrico è il sistema di propulsione dell'intero banco di prova.La struttura ha caratteristiche di piccole dimensioni, leggerezza, struttura compatta e facile installazione, ecc.

2.
Esso utilizza il design di blocco idraulico integrato, in modo che il sistema ha una struttura compatta meno perdita, e la comodità per l'assemblaggio e lo smontaggio

3, i tubi di uscita sono disposti in modo ordinato, trasparenti e facili da usare e installare.


Parametri principali



• Dimensione e parametri principali

Peso: 3 t

Odimensione esterna:

Piattaforma di guida: 1400*2100*1600 mm

Il serbatoio di olio principale e il tavolo di controllo della valvola: 2700*2050*2030mm

Potenza motrice: 110 kW

Motore ausiliario: pompa a bassa pressione di 22 kW, pompa a vela, 45V-75A

Motore ausiliario: 22 kW, pompa ad alta pressione di alimentazione dell'olio A2F23/31

Flusso massimo: 500L+500L

2. la configurazione principale e i parametri della banchina di prova

Modalità di guida: motore elettrico

Velocità: motore a 4 poli, 0 ‰ 3000 r/min (è consigliabile utilizzare sotto 2300 r/min)

Modalità di carico: edizione per computer; modalità manuale e automatica per la pressione di carico,

Modalità di approvvigionamento di olio: autoassorbente e forzata

Modalità di visualizzazione: contatore digitale e computer display

Modalità di funzionamento: manuale e automatica

3 mezzo di lavoro:olio idraulico ISOVG46


4. Volume del serbatoio dell'olioProgettato 1250 L, 1200 L in realtà

5. l'obbligo dila puliziadi olio:
GB/T14039 19/16 (grado NAS10)
II. caratteristiche strutturali.
1.
Il motore elettrico è il sistema di propulsione dell'intero banco di prova.La struttura ha caratteristiche di piccole dimensioni, leggerezza, struttura compatta e facile installazione, ecc.

2.
Esso utilizza il design di blocco idraulico integrato, in modo che il sistema ha una struttura compatta meno perdita, e la comodità per l'assemblaggio e lo smontaggio

3, i tubi di uscita sono disposti in modo ordinato, trasparenti e facili da usare e installare.


III Principali parametri



• Dimensione e parametri principali

Peso: 5,1 t

Odimensione esterna:

Piattaforma di guida: 1400*2100*1600 mm

Il serbatoio di olio principale e il tavolo di controllo della valvola: 2700*2050*2030mm

Potenza motrice: 110 kW

Motore ausiliario: pompa a bassa pressione di 22 kW, pompa a vela, 45V-75A

Motore ausiliario: 22 kW, pompa ad alta pressione di alimentazione dell'olio A2F23/31

Flusso massimo: 500L+500L

2. la configurazione principale e i parametri della banchina di prova

Modalità di guida: motore elettrico

Velocità: motore a 4 poli, 0 ‰ 3000 r/min (è consigliabile utilizzare sotto 2300 r/min)

Modalità di carico: edizione per computer; modalità manuale e automatica per la pressione di carico,

Modalità di approvvigionamento di olio: autoassorbente e forzata

Modalità di visualizzazione: contatore digitale e computer display

Modalità di funzionamento: manuale e automatica

3 mezzo di lavoro:olio idraulico ISOVG46


4. Volume del serbatoio dell'olioProgettato 1250 L, 1200 L in realtà

5. l'obbligo dila puliziadi olio:
GB/T14039 19/16 (grado NAS10)


Istruzioni di installazione

1. Dopo l'arrivo di questo sistema idraulico, verificare se tutto è è entro i requisiti. se il banco di prova soddisfa la richiesta di progettazione, e se c'è qualche danno.contattare direttamente il fabbricante.

• Quando ciascuna parte del sistema idraulico è installata, assicurarsi che il coperchio o il rivestimento di ciascuna porta d'olio esterna non cadano prima di abbinare i tubi per questa apparecchiatura,per evitare qualsiasi inquinamento di questo sistema idraulico.

• Dopo che il sistema idraulico è stato trasportato nella posizione di installazione, fissarlo saldamente, per evitare qualsiasi influenza sulle prestazioni del sistema idraulico.

• Dopo ogni parte di questo sistema idraulico è al loro

posizionamento corretto, allineare i tubi per il sistema idraulico secondo il disegno di funzionamento idraulico.


5.Quando si esegue il lavoro di connessione, non mancare o danneggiare alcun sigillo,
