Attrezzature di prova di pompe idrauliche affidabili per la riparazione di macchine da costruzione

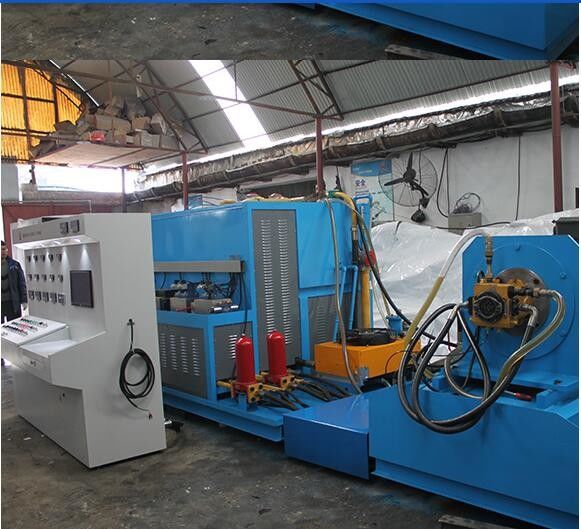

Banchina di prova pompa idraulica/motore a funzione completa

Breve introduzione

Il banco di prova completo idraulico è un'attrezzatura specializzata utilizzata per la prova e la valutazione dei componenti idraulici nelle imprese di manutenzione.Il sistema seleziona componenti e accessori idraulici ed elettrici di alta qualità provenienti dal paese e dall'estero, e presenta le caratteristiche di struttura compatta, qualità affidabile, progettazione ragionevole, facile utilizzo e manutenzione,

Il sistema idraulico di questo banco di prova adotta una struttura di serbatoio di olio chiuso, che gli consente di lavorare in un ambiente polveroso.deve essere prestata attenzione alla pulizia regolare della polvere sull'apparecchiatura idraulica durante l'uso per garantire che il sistema idraulico abbia una buona dissipazione del calore e la pulizia dell'olio.




Caratteristiche strutturali
Questo dispositivo utilizza un motore elettrico come sistema di azionamento per l'intera banca di prova ed è dotato di due motori pompe ad olio come sistemi ausiliari di alimentazione del carburante per la banca di prova.Il banco di prova è suddiviso in quattro partiLa struttura dell'installazione presenta i vantaggi di un peso leggero, una struttura compatta, un'impostazione di sicurezza e una struttura di controllo elevata.e facile installazione.
Adotta un progetto di blocco di circuito integrato dell'olio, il sistema ha le caratteristiche di bassa perdita, struttura compatta, facile smontaggio e montaggio.
Il circuito dell'olio di uscita è disposto in modo pulito e chiaro, rendendolo facile da usare e da installare.


Parametri principali:
Potenza: 160KW + 22KW + 2,2KW + 0,8KW + 0,8KW + 0,75 = 187KW
Pressione massima: 35MP;
Flusso principale del sistema: 550L+550L
Velocità della pompa idraulica: 0-1500 r/min
Configurazione funzionale e parametri del banco di prova:
Funzione: il banco di prova completo idraulico può testare i seguenti componenti:
Prova principale: pompe idrauliche singole e doppie; pompe idrauliche aperte e chiuse; motore idraulico assiale ad alta velocità, ecc.
Modalità di guida: potenza di uscita del motore elettrico di 160 kW; velocità di rotazione 0-1500 r/min
Metodo di carico:
1) carico della pompa: valvola di sollievo proporzionale doppia pressione di carico a distanza massima 35Mpa
2) Carico del motore: il motore di carico (utilizzato come condizione di funzionamento della pompa in questo momento) carica il motore sottoposto a prova (misurazione della coppia, della velocità, ecc. presso l'albero di torsione).
Metodo di approvvigionamento dell'olio: sia l'approvvigionamento dell'olio della pompa dell'olio a bassa pressione: 350 L/min 0-3MPa sia l'approvvigionamento dell'olio auto-primabile sono disponibili;
Olio ausiliario pilota: 15L/min 0-4Mpa
Modalità di visualizzazione:

Lo strumento e il computer possono visualizzare contemporaneamente:
1. visualizzazione digitale del flusso, della temperatura, della velocità e della coppia;
2La pressione viene visualizzata da un manometro meccanico (il computer legge il segnale del sensore di pressione);
Il livello del liquido è visualizzato direttamente dal manometro;
3. blocco del filtro innescato da allarme a luce rossa;
4. Tutti i dati visualizzati sul display LCD del computer, comprese le tabelle di dati e i grafici di curva.
Purificazione dell'olio:Filtrare l'olio in entrata e in uscita dal serbatoio del carburante.
Un filtro di olio aggiuntivo è fornito per recuperare l'olio nel serbatoio dell'olio sulla piattaforma di riciclo.
Medio di lavoro: ISOVG32 # olio idraulico
Capacità del serbatoio di carburante: 1500L, rifornimento effettivo 1300L
Quattro serie di flange polifunzionali e giunture correlate sono collegate dalla pompa e un albero di collegamento semilavorato viene utilizzato per la lavorazione del manico dell'albero di collegamento.


Articoli sottoposti a prova
Prova di ispezione dello spostamento: senza pressione di carico, misura lo spostamento.
Prova di efficienza volumetrica: misurare l'efficienza volumetrica in condizioni di funzionamento nominali.
prova di sovraccarico: spostamento massimo, velocità nominale,e la pressione nominale della pompa idraulica deve funzionare per meno di 1 minuto al 110% o alla pressione massima (a seconda della potenza del componente sottoposto a prova).
Per il tipo di prova, la prova deve essere effettuata su un dispositivo di tenuta.
Precisione della prova: (1) Pressione: precisione ± 0,1%, intervallo di misura 0-35Mpa
(2) Velocità di flusso: precisione ± 0,5%, intervallo di misurazione 5-400L/min
(3) Velocità: precisione ± 0,5%, intervallo di misurazione 0-2200 r/min
(4) Temperatura: precisione ± 1 °C, intervallo di misura -20-100 °C



Metodo di prova
Prova della pompa idraulica: il motore motore principale spinge il filtro della pompa sottoposto a prova ad estrarre il mezzo dal serbatoio idraulico dell'olio per completare l'azione di lavoro.Il carico di pressione viene aumentato o diminuito attraverso la valvola di sollievo proporzionale all'apertura di funzionamento dell'olio della pompa sottoposta a prova. (La pompa a circuito chiuso richiede l'accensione della pompa ausiliaria di alimentazione dell'olio)
Prova del motore idraulico assiale ad alta velocità: effettuare la prova delle condizioni della pompa con la stessa pompa (la pompa di alimentazione dell'olio ausiliario deve essere accesa)
Motore idraulico ad alta velocità con funzione di valvola di bilanciamento: il motore sottoposto a prova viene sottoposto alla prova di carico della parte finale dell'albero da parte del motore di carico (utilizzato come condizione di funzionamento della pompa in questo momento).


Altri dati
La portata massima del sistema è ≤ 550L/min * due canali
La portata massima del sistema ausiliario a bassa pressione è ≤ 350L/min e la pressione massima del sistema a bassa pressione

il sistema ausiliario a bassa pressione è di 0,6-3 MPa.

Il flusso massimo del sistema pilota è ≤ 15L/min e la pressione massima del sistema ausiliario pilota è 0-4Mpa.

Intervallo di temperatura dell'ambiente di funzionamento dell'apparecchiatura: -10-60 °C

Requisito di potenza dell'apparecchiatura: AC380V 400A

Fonte di alimentazione del sensore e del comando: DC24V

Il computer genera automaticamente rapporti sperimentali, grafici di curva, raccolta dati e uscite di stampa.

Modalità di visualizzazione: visualizzazione digitale della velocità, del flusso, della temperatura e della coppia.

Quali componenti sono stati testati: principalmente pompe idrauliche aperte, pompe a doppia apertura, pompe chiuse, motori idraulici ad alta velocità, ecc.

Rotazione in senso orario, rotazione in senso antiorario; può essere testata

Installato un camion filtro olio per recuperare il petrolio fuoriuscito.

Configurazione principale
1 motore elettrico da 160 kW 1 set
2 radiatori 450L/Min 2 unità
3 motori ausiliari 22kw 1 set
4 motori elettrici da 2,2 kW 1 set
5 armadi di distribuzione 187kw 1 set
6 camion filtri olio 0,75 kW (LUC/40) 1 set
7 valvole di sovraccarico, 5 valvole di sovraccarico principali, 5 valvole di sovraccarico remote, complessivamente 10 valvole
Valvole a senso unico di 8 pezzi e valvole tubolari di 8 pezzi
9 valvole direzionali, 2 pezzi
10 filtri di ritorno olio, 2 pezzi
11 filtri di aspirazione dell'olio 2 pezzi
12 filtri d'aria 1 pezzo
13 visualizzatore del livello del liquido YWZ/400T 1 pezzo
14 blocchi integrati Shandong Huayi Hydraulic 4 pezzi
15 serbatoi di carburante e condotte accessorie, Shandong Huayi Hydraulic 1 set
16 sensori di flusso, 50, 25, complessivamente 3 serie
17 strumenti di visualizzazione digitale, 6 pezzi
Un convertitore di frequenza da 160 kW
19 pompe idrauliche 45V75A C310, per un totale di 2 unità
20 motore ad alta velocità A2FM250 1 set
21 valvole di aspirazione dell'olio, 2 pezzi
Un set di 22 tubi idraulici
Un 23 torque meter
24 sensore di temperatura PT100 1
25 sensori di velocità NJK 1
26 sensori di pressione, 3 pezzi
27Siemens PLC 1 unità
28 manometri meccanici, 6 pezzi
29 componenti elettrici, compresi contattori, relè, interruttori d'aria, trasformatori, alimentatori di interruttori, ecc.
30 moduli Siemens (4 ingressi analogici) 3 unità
31 computer industriali 1 unità
32 trasformatori di corrente, ciascuno da 1 voltmetro
Stampa da 33 CV 1 unità
34 apparecchi di illuminazione, 4 luci
35 monitor 1 unità
