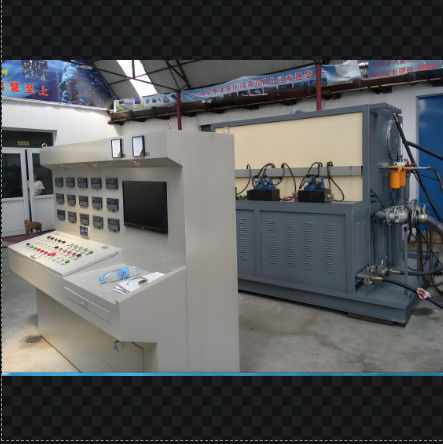

Sistemi di prova del motore idraulico digitale ad alta efficienza energetica informatizzati

Stand di prova della pompa idraulica

Specificità

I. Requisiti funzionali: in grado di testare principalmente pompe idrauliche (pompe aperte, pompe chiuse, pompe doppie aperte) e motori ad alta velocità da testare.i motori idraulici a bassa velocità possono essere testati in modo semplice.

Il computer sul banco di prova acquisisce e registra i dati di prova della pompa idraulica e del motore idraulico, per poi formare le curve di visualizzazione e stampare i rapporti di prova.

II.
I punti di prova:

1. Prova di spostamento: comprende prova di pressione senza carico e prova di spostamento.
2- Prova di efficienza del volume: misurazione dell'efficienza del volume in condizioni di funzionamento nominali.
3. Prova di sovraccarico: che prevede lo spostamento massimo della pompa idraulica o del motore (a velocità elevata), la velocità nominale e il funzionamento per 1 minuto o meno sotto pressione nominale o pressione massima.
4. Prova di perdita esterna: durante la prova di cui sopra, ispezionare la perdita delle parti di tenuta.
5Assistenza alla prova di valvole idrauliche, cilindri idraulici, ecc.

III. Funzione e parametri del banco di prova

1. Modalità di guida: alimentato da motore elettrico, 160 kW + 5,5 kW + 5,5 kW + 0,75 kW + 0,75 kW + 0,75 kW
2. Modalità di regolazione della velocità: controllata da un convertitore di frequenza, 100 - 3000 r/min.
3. Modalità di carico: carico a tre vie, tramite valvola di sollievo manuale, 38Mpa + 38Mpa + 31,5Mpa. Possono essere testate pompe tripli.
4Fornitura di olio dal banco di prova alla pompa sottoposta a prova: sia auto-prima che forzata.
5. Cosa può essere testato? Il banco di prova esamina principalmente pompe idrauliche aperte, pompe aperte in tandem, pompe chiuse e motori idraulici ad alta velocità.esegue prove ausiliarie su valvole e cilindri idraulici, ecc.
6Il banco di prova è in grado di testare pompe di rotazione sia in senso orario che in senso antiorario.
7Il banco di prova può generare e stampare i rapporti di prova.
8Il banco di prova è dotato di apparecchiature filtranti per il recupero dell'olio fuoriuscito.
9Volume del serbatoio: 1200L
10L'olio in e l'olio fuori sono filtrati con una funzione di allarme.
11Metodo di raffreddamento: radiatore di raffreddamento ad aria
12. Flusso massimo del sistema: ≤ 380L/min + 380L/min + 150L/min
13. Flusso massimo del sistema di assistenza a bassa pressione: ≤ 70L/min. Pressione del sistema di assistenza a bassa pressione: 3Mpa
14Flusso massimo del sistema di assistenza ad alta pressione: ≤ 15 L/min. Pressione del sistema di assistenza ad alta pressione: 31,5 Mpa
15Sistema di guida: 2 pompe e 4 vie
