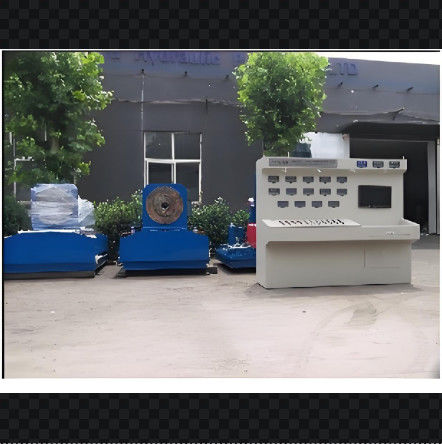

Attrezzatura di prova completa per pompe idrauliche 75kw 90kw 110kw 132kw 160kw

Piattaforma di prova idraulica completa

75kw, 90kw, 110kw, 132kw, 160kw

con rapporto di prova per computer e stampa

per la riparazione o la fabbricazione di pompe/motori/cylindri idraulici,

Essa prova le pompe idrauliche (aperta, chiusa, doppia pompa aperta), i motori idraulici (alta velocità) e i cilindri idraulici e le valvole di prova ausiliari.

II. , Oggetti di prova:

1, prova dello spostamento: pressione a zero carico, misurazione della scarica.

2, prova di efficienza di volume: l'efficienza di misurazione del volume in condizioni di funzionamento nominali,

3, prova di potenza: potenza di avvio, potenza nominale, potenza di sovraccarico.

4, prova di sovraccarico: spostamento massimo della pompa idraulica o del motore (alta velocità), velocità nominale, pressione nominale del 110% o pressione massima di funzionamento di 1 minuto o meno.

5, prova della coppia: coppia di ingresso della pompa idraulica, coppia della parte terminale dell'albero del motore idraulico (prova inversa)

6, prova di perdita esterna: nella prova di cui sopra, verificare la perdita delle parti di tenuta.

7, prova ausiliaria per valvola idraulica e cilindro idraulico, ecc.


III. Funzione e parametri del banco di prova

1, modalità di azionamento: azionamento a motore, potenza 75 kW,90 kw, 110 kw, 132 kw, 160 kw

2, modalità velocità: regolazione della frequenza 0-3000r/min.

3, modalità di caricamento: valvola di sollievo proporzionale a doppio senso a carico di 40MPa, in grado di testare la pompa duplex.

4, portata massima: <= 500L/min

il flusso massimo del sistema ausiliario a bassa pressione <= 330L/min 5,
sistema ausiliario di pressione massima: 35MPa

6. il flusso massimo del sistema ausiliario ad alta pressione 34L/min,
sistema ausiliario di pressione massima: 31,5 MPa

7, intervallo di temperatura per banco di prova: 0-60oC

8, con radiatore di raffreddamento ad aria

9, requisiti di potenza: AC380V 300A

10, sensori e alimentazione di controllo: DC24V

11, il computer genera automaticamente i rapporti di prova, le curve, l'acquisizione dei dati e la stampa.

12, modalità di visualizzazione: visualizzazione digitale di velocità, flusso, pressione, coppia.
Fornitura di petrolio: auto-primazione e fornitura forzata di petrolio.

13, componenti di prova: principalmente pompa idraulica aperta, pompa doppia aperta, pompa chiusa, motore idraulico ad alta velocità.

14, in grado di provare sia la rotazione in senso orario che la rotazione in senso antiorario;

15, con filtro dell'olio per riciclare l'olio fuoriuscito

16, filtro di grado 4 con funzione di allarme.

17Volume del serbatoio dell'olio: a richiesta del cliente

18, il fornitore è responsabile dell'installazione e della messa in servizio delle apparecchiature

Per maggiori informazioni, contattatemi.
